De una imagen 2d a 3d

El sábado por la tarde estuve trasteando de nuevo con la impresora, explorando el concepto de traspasar una imagen 2d a 3d, en forma de relieve.

Después de pasar la mañana en Workos, una sesión de Openspace en Vilanova donde por supuesto se habló de impresoras 3d, aparte de otros temas muy interesantes como Arduino, open hardware, design thinking, big data, etc…quería estar en todo!



Y yo estuve con mi impresora junto con unos compis de BuildRepRap [Actualización Marzo 2107: ya no existe].

3d printing corner

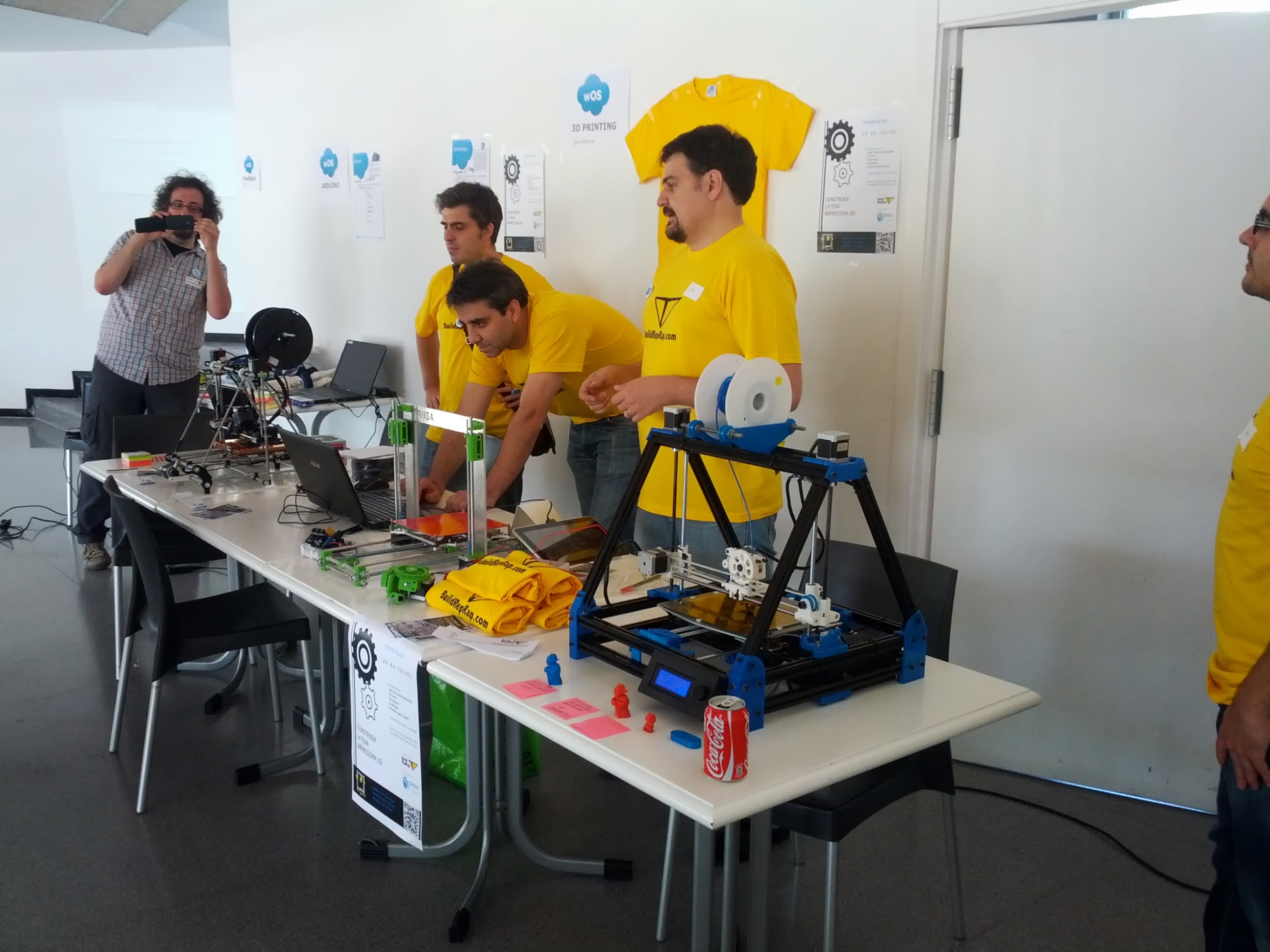

Mi impresora, a la derecha.



Por la tarde me puse manos a la obra con la idea de sacar un relieve a partir de una imagen en 2d.

La prueba la he hecho con un circuito PCB de Arduino que me ha pasado Christian.

Arduino_Pro_Mini

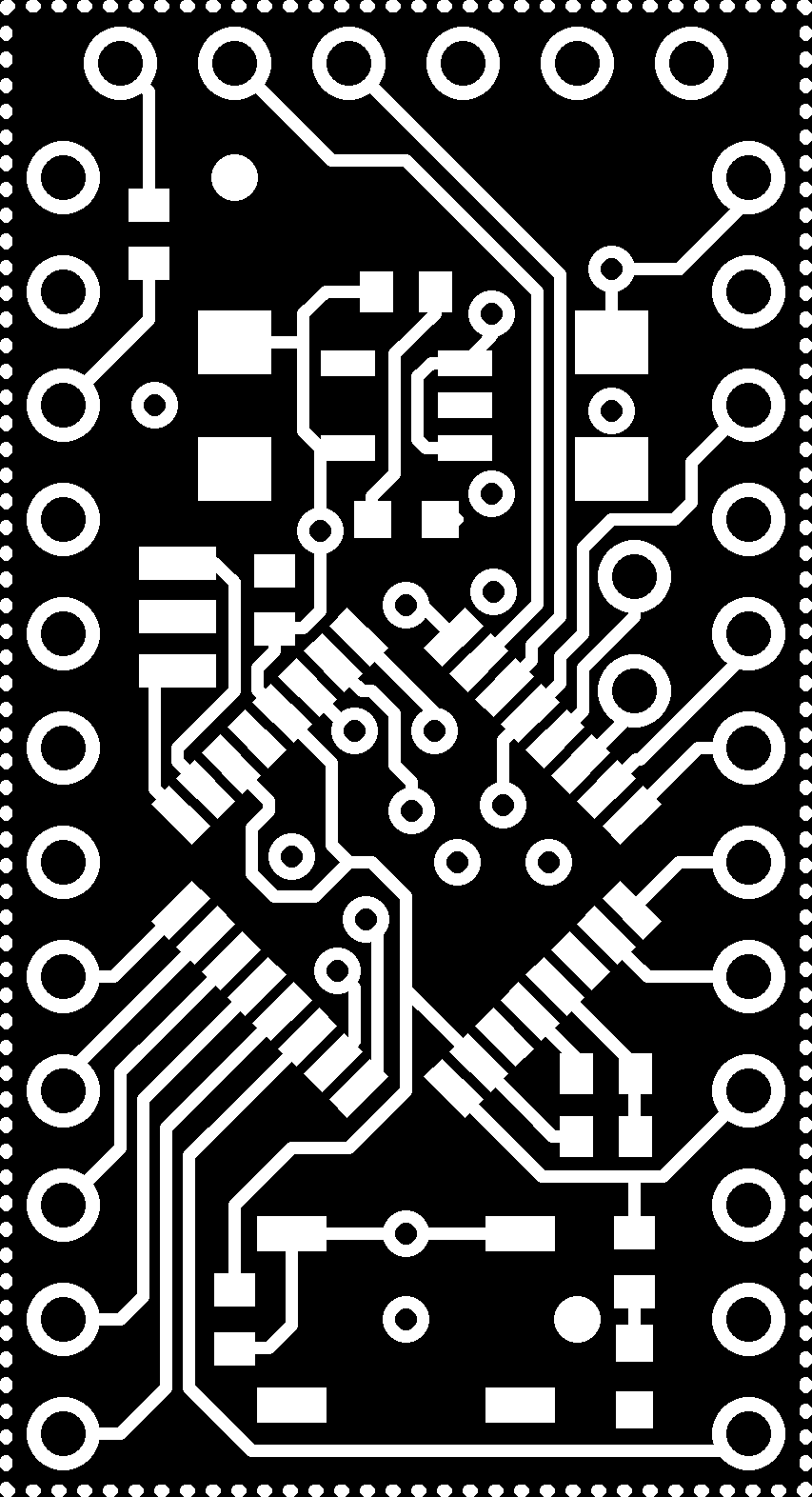

El PNG inicial

Luego ha resultado que la pieza era demasiado pequeña para la precisión de la impresora, pero estaba bien seguir el proceso, y probar 😉
En el rato dedicado he aprendido unas cuantas cosas. Por ejemplo trastear con Gimp -lo uso pero poco- para depurar la imagen, invertir los colores, etc.

Arduino_Pro_Mini_clean

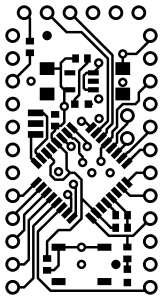

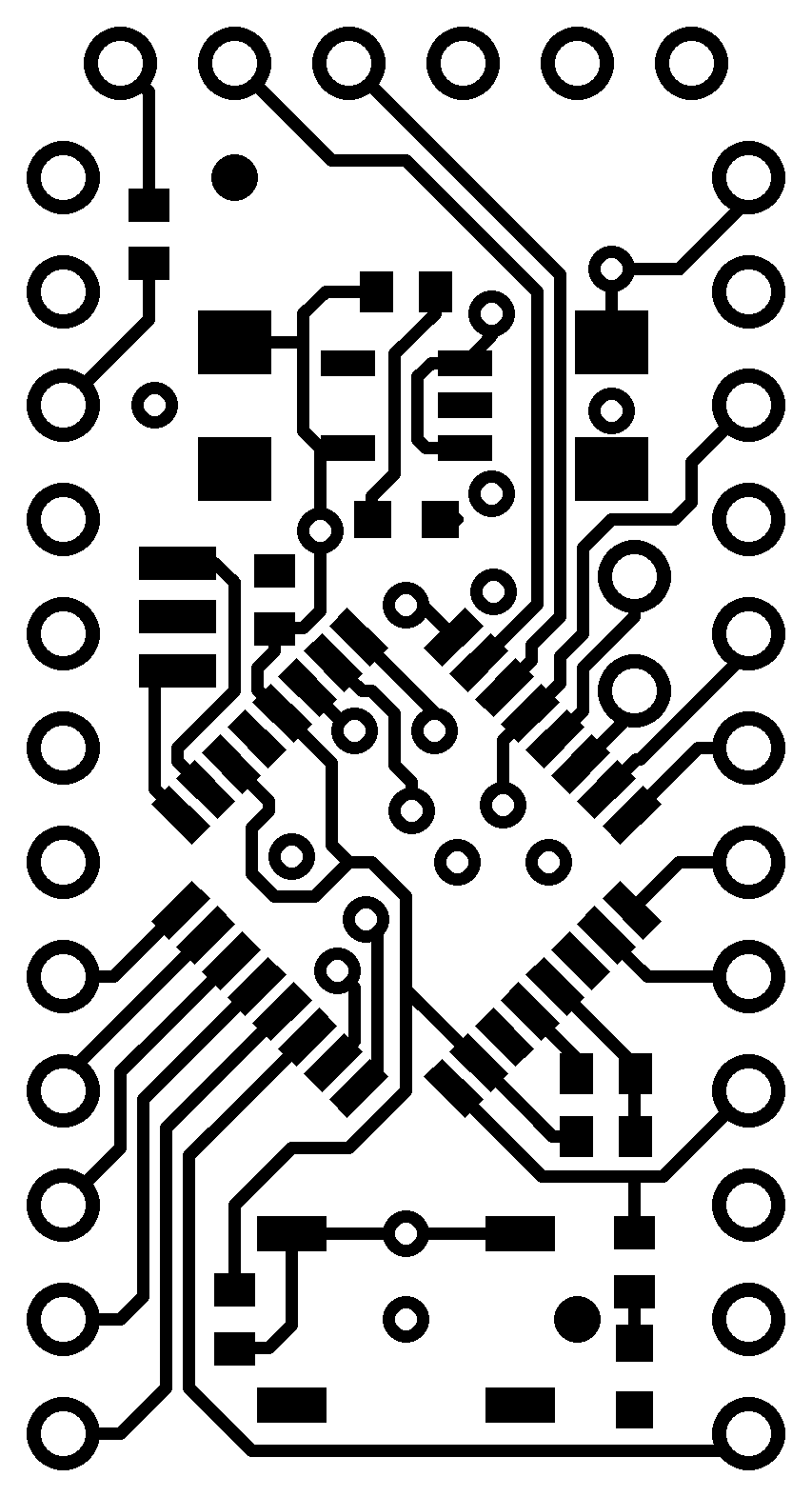

El circuito, después de limpiarlo con Gimp



Luego inkscape para transformarlo en una imagen vectorial en formato SVG que Blender puede leer.



Después importarlo a Blender para ahí hacer una extrusión de la imagen. Y tachán, ya tenemos un modelo en 3D.



Como sólo tenía los circuitos de la placa en el modelo lo he pasado a Sketchup para añadirle una base.

Usé Sketchup porque no me manejo bien con Blender. Espero que con el evento de introducción a Blender del lunes en nuestro grupo, más el taller de la semana siguiente ya me aclararé con la herramienta 🙂



Y al final queda esto:

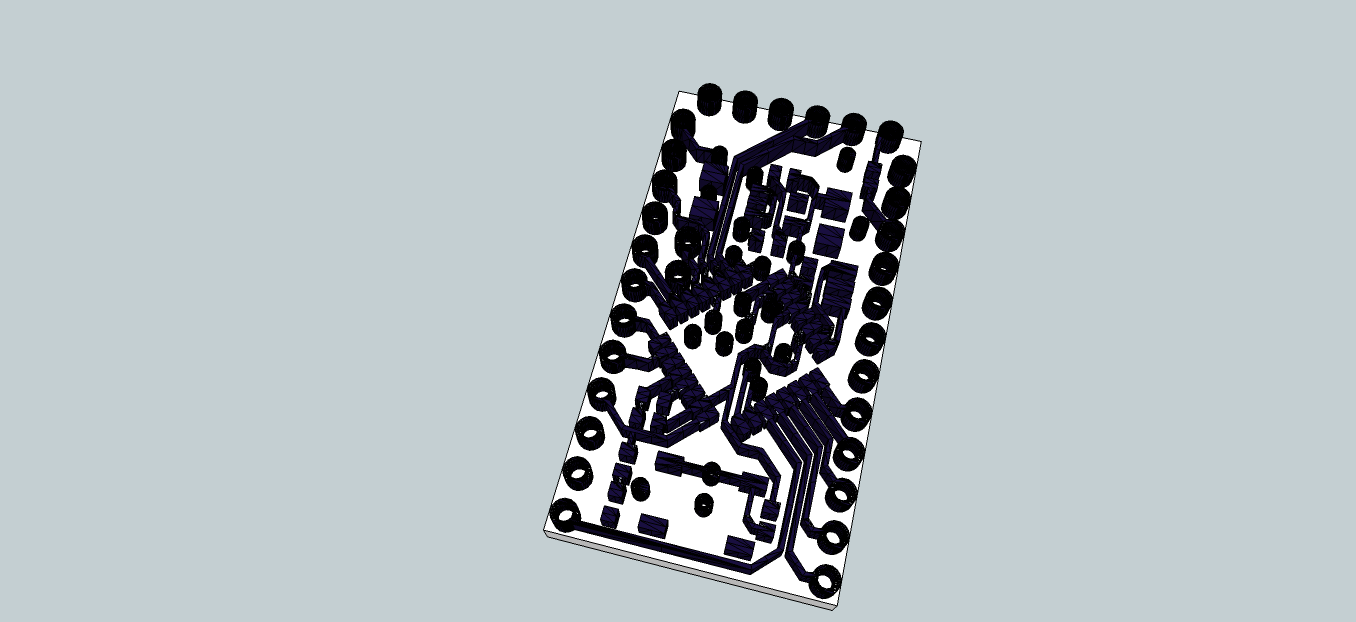

PCB_sketchup



La impresión, como veis, pobre. Seguro que es mejorable pero dudo que hasta el punto de reproducir el nivel de detalle de un circuito.

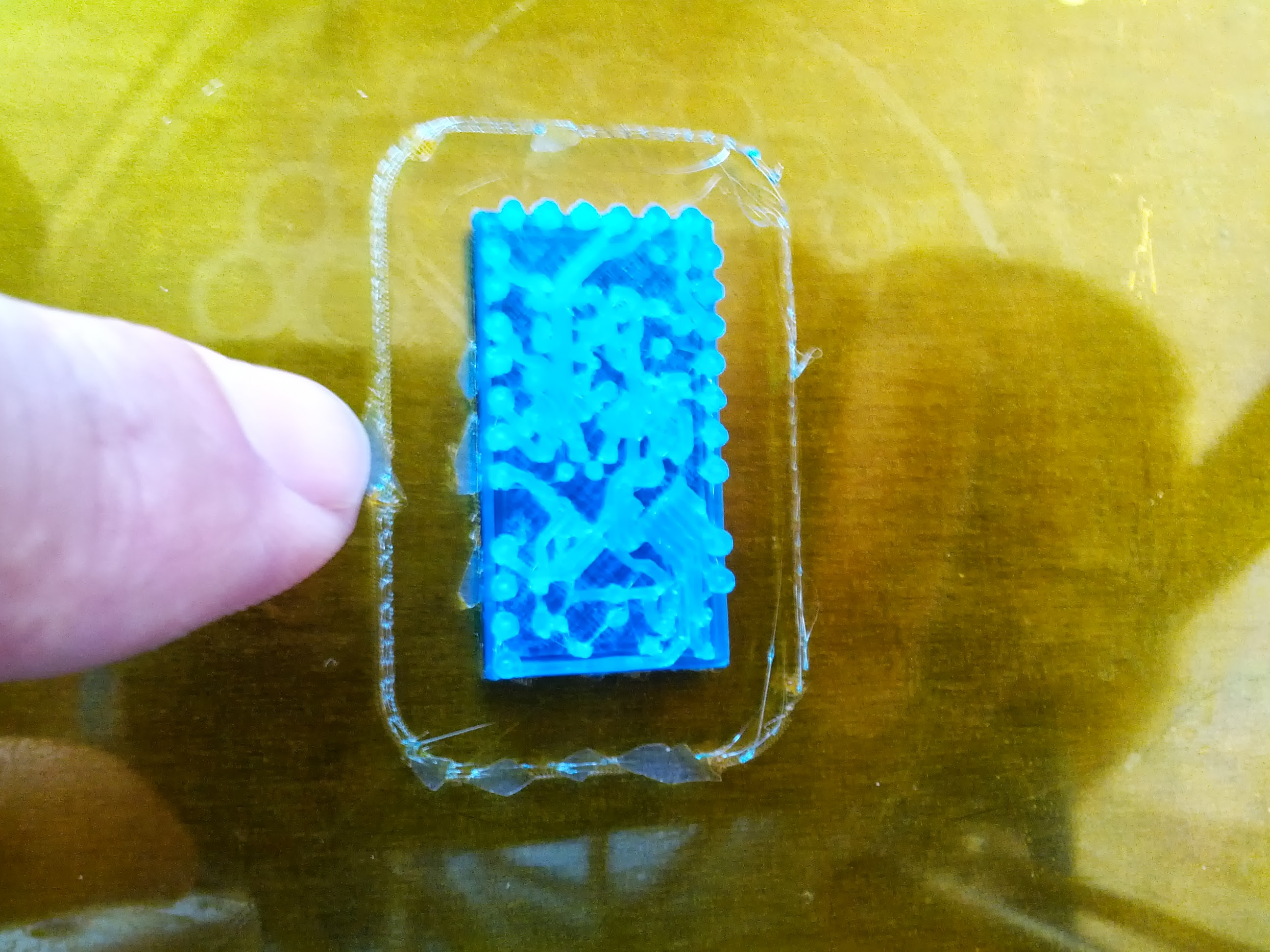

PCB printed



He seguido este video para hacer todo el proceso descrito.



Así que si queréis que os genere e imprima un relieve a partir de una imagen, un logo, un escudo o cualquier cosa que suele estar en 2d…pues ya sabéis.



Por cierto, el domingo probé OpenSCAD y me encantó, ideal para desarrolladores de software porque ejecuta scripts en vez de diseñar a mano. Pero eso ya para otro post 😉
